為了提高海洋平臺管節(jié)點的疲勞壽命，本文采用了振動時效工藝對普通碳鋼T型焊接管節(jié)點進行消除應力。通過疲勞試驗證明，經過振動時效工藝處理的管節(jié)點疲勞壽命比未經處理的管節(jié)點提高一倍以上。為研究其機理，對振動時效前后進行殘余應力測試。

本次殘余應力測試采用盲孔法，因疲勞試驗和研究分析證明裂紋多發(fā)生在截面突變的焊趾處，故選擇該處作為測點。

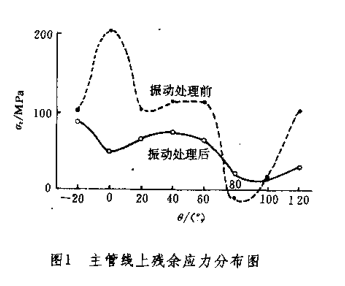

從振動時效前后主管上殘余應力分布曲線可知，振動時效前殘余應力分布不均；0°方向應力最高達203MPa，平均應力水平為91.7MPa，第一主應力方向大體與焊縫垂直。而經振動處理后，殘余應力分布趨于均化。最高應力移到±20%左右，其應力小于80Mpa；而最小應力仍在90°附近，其量值為15MPa；平均應力水平降到49MPa，即總應力水平下降率為47.3%，且第一主應力的方向變緩。

受面內彎矩的T型管節(jié)點疲勞試驗表明，未經處理件的開裂點基本發(fā)生在0°附近，而經振動時效的節(jié)點其開裂點移到±20°左右。

上述實驗結果說明焊接殘余應力及其分布是影響管節(jié)點疲勞破壞的重要因素，振動時效可有效降低和均化管節(jié)點殘余應力。
