旋轉軸是連續擠壓機的重要部件，其運行過程中的應力狀態直接影響到產品的生產質量和機器的使用壽命。本文采用JHYC-W無線靜態應變儀對旋轉軸進行應力檢測和分析，了解旋轉軸在實際生產過程中的應力分布情況。

試驗儀器

本次測試使用南京聚航科技有限公司生產的JHYC-W無線靜態應變儀，使用方便，免除繁瑣布線，儀器體積小巧，使用時間長，操作簡單，設置方便。

測試方案

依據測試要求，需要同時測量彎曲應力和扭矩，因此采用軸向布點和與軸向成45°方向布點的方式進行測量。

同時由于工作時溫度變化較大，需要考慮溫度補償，旋轉結構不能采用動態模擬

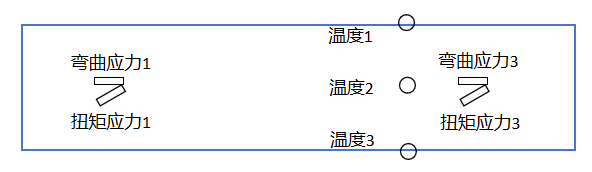

方法進行補償。因此，通過在對稱方向上布置測點組成半橋進行溫度補償。還布置了3個測點以監測不同位置的溫度。測點布置示意如下：

測試過程

測點安裝完成后，將部件組裝到連續擠壓機上，然后將JHYC-W無線靜態應變儀通過模塊背面的磁鐵吸附在測點附近，然后將線纜連接。

開機工作前將儀器調零，然后開始連續采集，全程記錄擠壓機工作過程中旋轉軸的彎曲應力和扭矩以及溫度變化。

測試結果

軟件可以實時查看彎曲應力、扭矩及溫度。整個測量過程數據穩定無丟失，可持續工作6小時以上，實測結果與擠壓機控制端數據接近。
